KEGIATAN SURVEY GEOLISTRIK UNTUK SUMUR BOR (4 LOKASI) DALAM RANGKA PERENCANAAN PENGEMBANGAN WILAYAH STRATEGIS CEPAT TUMBUH DI KABUPATEN LOMBOK TIMUR

Mataram, CV. NUANSA GIS KONSULTAN – Salah satu sumber air yang terutama dipergunakan oleh masyarakat adalah air bawah tanah, baik dengan sumur gali ataupun sumur bor. Air bawah tanah (groundwater) merupakan sumber air yang dieksploitasi manusia untuk mencukupi kebutuhan akan air yang selalu meningkat, sehingga manusia selalu berusaha mencari sumber-sumber air bawah tanah yang baru terutama di daerah yang kritis air bersih. Metoda Geolistrik Tahanan Jenis merupakan salah satu metode Geofisika yang sering digunakan untuk menentukan keberadaan air bawah tanah, khususnya untuk menentukan lapisan pembawa air (akifer).

Wilayah Kabupaten Lombok Timur terbagi menjadi dua bagian, yaitu : bagian utara yang merupakan kaki Gunung Rinjani sebagai daerah yang mempunyai produktivitas air tanah tinggi dan bagian selatan yang merupakan daerah dengan produktivitas rendah, air tanah langka atau setempat berarti. Dalam rangka perencanaan pengembangan wilayah cepat tumbuh di Kecamatan Aikmelk dan Wanasaba.

Dalam hal ini, CV. Nuansa GIS Konsultan berkontrak dengan Badan Perencanaan Pembangunan Daerah Kabupaten Lombok Timur. Berdasarkan surat Perencanaan pengembangan wilayah cepat tumbuh di Kabupaten Lombok Timur. Wilayah survei yang dilakukan oleh CV. Nuansa GIS Konsultan meliputi beberapa 2 (dua) desa di Kecamatan Aikmel dan 1 (satu) desa di Kecamatan Wanasaba, dilakukan survei pendugaan geolistrik meliputi :

1. Dusun Karangpetak, Desa Aikmel Utara, Kecamatan Aikmel
2. Dusun Bebidas, Desa Wanasaba Lauk, Kecamatan Wanasaba
3. Dusun Ziadah, Desa Kembang Kerang Daya, Kecamatan Aikmel
4. Dusun Kedatu, Desa Kembang Kerang Daya, Kecamatan Aikmel

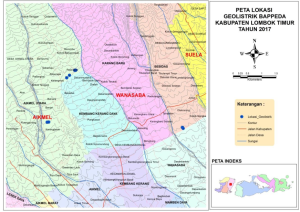

Gambar Peta Lokasi Wilayah Survei

Metode Geolistrik

Metode ini dilakukan melalui pengukuran beda potensial yang ditimbulkan akibat injeksi arus listrik ke dalam bumi. Sifat konduktivitas batuan berpori dihasilkan oleh sifat konduktivitas dari fluida yang mengisi pori, interkoneksi ruang pori dan sifat konduktivitas dari interfase butiran dan fluida pori. Berdasarkan pada harga resistivitas listriknya, suatu struktur bawah permukaan bumi dapat diketahui material penyusunnya. Pada dasarnya harga tahanan jenis batuan tergantung dari beberapa faktor dominan seperti material pembentuk batuan, kandungan mineral dan kandungan elektrolit batuan.

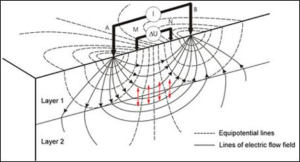

Gambar Skema Potensial Pengukuran Geolistrik

Pengukuran geolistrik membutuhkan bentangan elektroda arus yang dihubungkan dengan kabel yang memiliki bentangan cukup panjang sehingga lokasi titik pendugaan geolistrik dibatasi oleh daerah yang memungkinkan untuk bentangan kabel. Semakin panjang bentangan, maka semakin dalam penetrasi arus dan interpretasi ketebalan lapisan.

PENDUGAAN GEOLISTIK DUSUN KARANGPETAK, DESA AIKMEL UTARA, KECAMATAN AIKMEL

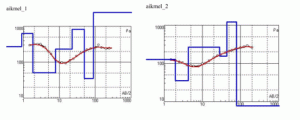

Kurva pendugaan di Karangpetak, Aikmel Utara memiliki pola yang mirip dengan perbedaan pada ketebalan akuifer. Akifer di Titik AU-01 terdapat pada kedalaman 50.4 s.d. 90.2 mdpt dengan ketebalan 39.8 meter. Sedangkan di Titik AU-02 akifer dijumpai mulai kedalaman 78.03 mdpt dengan ketebalan yang tidak dapat diperkirakan, karena bentangan kabel kurang memenuhi syarat.

Lokasi diduga memiliki lapisan jenuh air dari kedalaman 50.4 s.d. 90.2 meter bawah muka tanah (bmt) dan dapat dilakukan pengeboran sampai dengan kedalaman 80- 90 meter. Akuifer diduga berupa celah dan rekahan pada breksi vulkanik.

Di bawah 90 m berupa lapisan keras lava dan breksi. Lapisan keras ini dapat saja dijumpai lebih dangkal atau lebih dalam saat pengeboran karena sebarannya yang tidak homogen.

PENDUGAAN GEOLISTIK DUSUN BEBIDAS, DESA WANASABA LAUK, KECAMATAN WANASABA

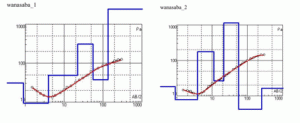

Kurva pendugaan di Bebidas Wanasaba Lauk memiliki pola yang hampir sama antara Titik WL-01 dan WL-02 dengan perbedaan pada ketebalan akuifer. Akifer di Titik WL-01 terdapat pada kedalaman 55.79 s.d. 135.8 mdpt dengan ketebalan 80 meter. Sedangkan di Titik AU-02 akifer dijumpai mulai kedalaman 57.01 mdpt dengan ketebalan yang tidak dapat diperkirakan, karena bentangan kabel kurang memenuhi syarat (Padahal sudah dilakukan pembentangan sepanjang 2×300 meter).

Terdapat 2 akuifer, di bagian atas, yaitu pada kedalaman 3.89- 22.29 meter dan di bawah 55.79 meter bmt. Di antara akuifer tersebut terdapat lava dan breksi masif (rho 312 ohm-m) setebal 33.5 meter.

Akuifer pada bagian atas sangat dipengaruhi oleh percampuran dengan resapan air hujan langsung ke dalam tanah. Sedangkan akuifer yang di bagian bawah sangat ideal untuk dilakukan pengambilan air tanah.

Di Dusun Bebidas, Desa Wanasaba Lauk disarankan untuk melakukan pengeboran sedalam 80-100 meter.

PENDUGAAN GEOLISTIK DUSUN ZIADAH, DESA KEMBANG KERANG DAYA,KECAMATAN AIKMEL

Kurva pendugaan di Ziadah I memiliki pola yang mirip dengan kurva geolistrik di Ziadah II dengan perbedaan pada ketebalan akuifer.

Terdapat 2 akuifer, di bagian atas, yaitu pada kedalaman 18.5 – 29.7 meter dan di bawah 79 meter bmt. Di antara akuifer tersebut terdapat breksi masif (rho 81.5 1879ohm-m) dan lava (rho 1879 ohm-m) dengan ketebalan masing-masing 11.2 meter dan tidak terdeteksi (bentangan kabel kurang panjang)

Akuifer pada bagian atas sangat dipengaruhi oleh percampuran dengan resapan air hujan langsung ke dalam tanah. Sedangkan akuifer yang di bagian bawah sangat ideal untuk dilakukan pengambilan air tanah.

Di Dusun Ziadah, Desa Kembang Kerang Daya, Kecamatan Aikmel disarankan untuk melakukan pengeboran sedalam 100 meter.

Kedalaman pengeboran dapat ditambah untuk mengantisipasi jika ada kekurang akuratan dalam penentuan tebal lapisan dari pendugaan geolistrik.

PENDUGAAN GEOLISTIK DUSUN KEDATU, DESA KEMBANG KERANG DAYA, KECAMATAN AIKMEL

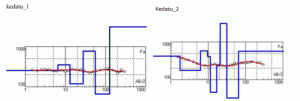

Kurva pendugaan di Kedatu I memiliki pola yang mirip dengan kurva geolistrik di Kedatu II dengan perbedaan pada ketebalan akuifer.

Terdapat lapisan jenuh air dari kedalaman 55.12 sampai 127.6 m bmt pada batuan breksi vulkanik dengan rho 66.9 ohm-meter.

Di lokasi Dusun Kedatu, Desa Kembang Kerang daya, Kecamatan Aikmel disarankan untuk melakukan pengeboran sampai dengan kedalaman 80-100 meter.

Untuk Kota/Kabupaten yang ingin melakukan kegiatan serupa serta untuk mengetahui lebih jelas terkait dengan data Survey Geolistrik dapat menghubungi kami yang tertera pada kontak di website ini.
